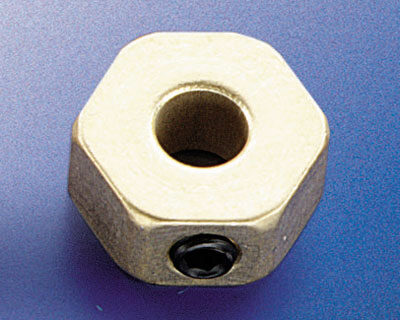

Welleneinsatz f.Stegkupplung M4

Welleneinsatz f.Stegkupplung M4


Diese Mitnehmer sind speizell für die Fineline Schiffswellen geeignet. Siese Wellen beinen beidseitig ein M4 Gewinde. Zusätzlich wir noch ein passender Einsatz für die Motorseite benötigt. Das Messingteil wird in die Kupplung geschoben und und auf die Schiffswelle gedreht..

Wichtig: Eine komplette Stegkupplung besteht aus einem Verbindungstei (Artikel-Nr. I63800l) und zwei Welleneinsätzen

Technische Daten Welleneinsatz:
Innendurchmesser 4 mm
Sechskant 10 mm
Breite 5 mm



Allgemeine Information zu den Stegkupplungen von Krick

Diese Stegkupplungen eignen sich besonders für jeden Einsatz bei geringem bzw. keinem Wellenversatz z.B. in Rennbooten. Sie zeichnet sich durch enorme Laufruhe und exakte Zentrierung aus und bewirkt gegenüber starren Verbindungen noch eine gewisse Nachfederung im Anfahrbereich. Hohe Kraftübertragung auch für den Rennbooteinsatz ist für diese Industriekupplung aus schlagzähem Makrolon kein Problem.

Komplette Kupplungen bestehend aus einem Verbindungsteil und zwei Welleneinsätzen
Artikel-Nr.
|63902| Für Wellen- 3,17 mm auf Wellen- 4,0 mm
|63904| Für Wellen- 4,0 mm auf Wellen- 4,0 mm
|63905| Für Wellen- 4,0 mm auf Wellen- 5,0 mm

Einzelteile
Artikel-Nr. Beschreibung
|63800| Verbindungsteil Makrolon
|63820| Welleneinsatz Bohrung 2,0 mm
|63823| Welleneinsatz Bohrung 2,3 mm
|63830| Welleneinsatz Bohrung 3,0 mm
|63832| Welleneinsatz Bohrung 3,17 mm
|63840| Welleneinsatz Bohrung 4,0 mm
|63850| Welleneinsatz Bohrung 5,0 mm

Technische Daten Kupplung:
Gesamtlänge 20 mm
Außendurchmesser 15 mm
